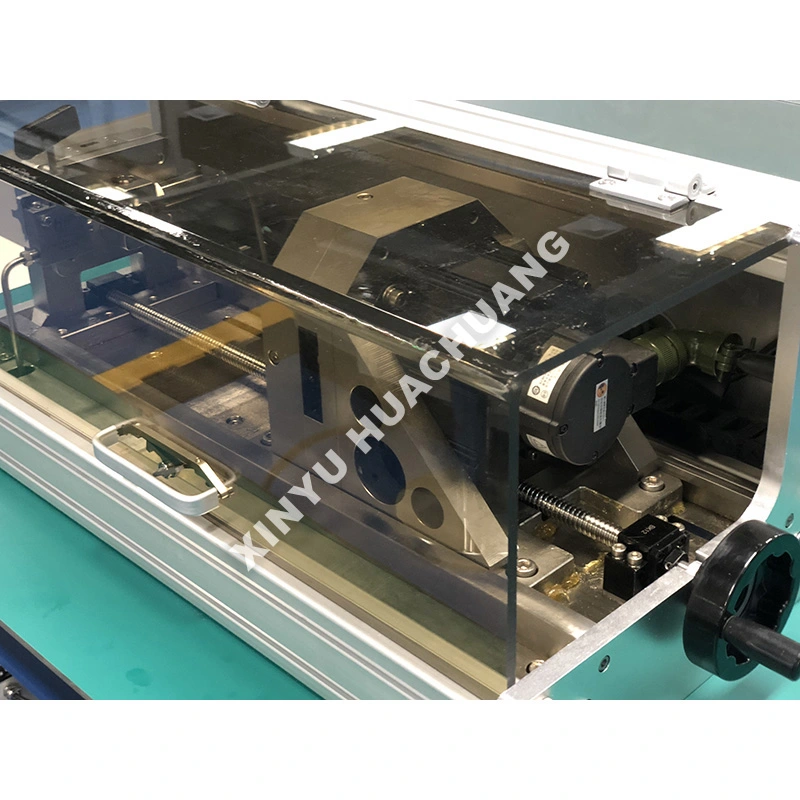

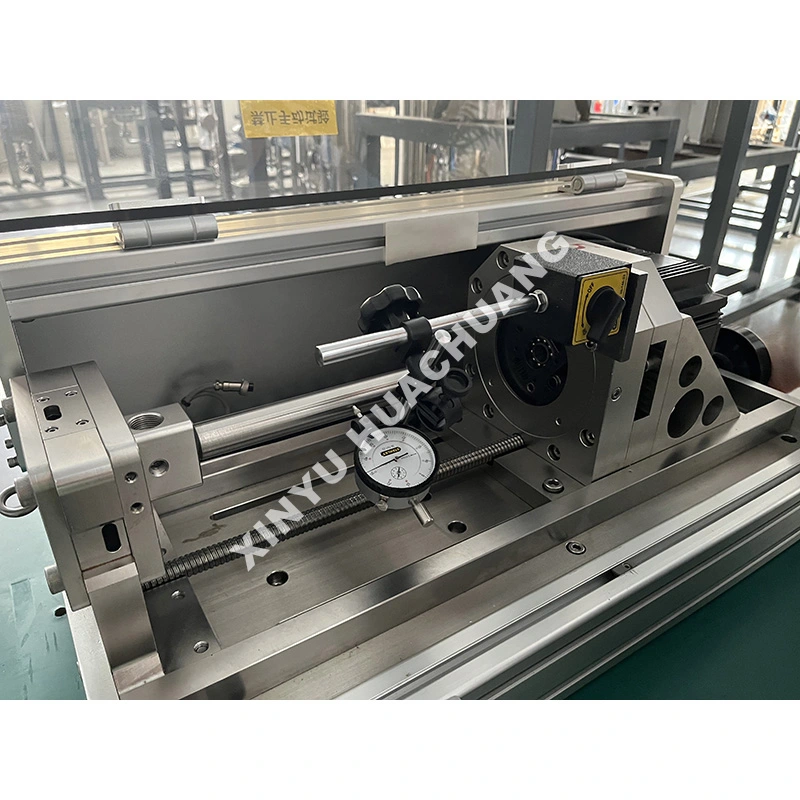

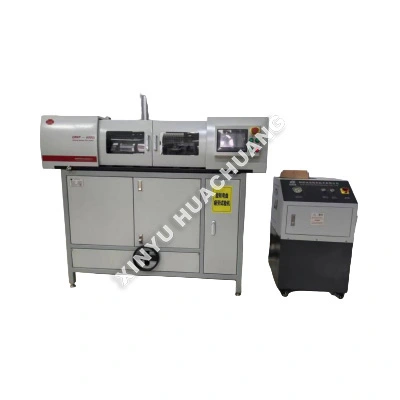

পাইপ ফিটিং নমন ক্লান্তি পরীক্ষার মেশিন

XINYU HUACHUANG পাইপ ফিটিং বেন্ডিং ফ্যাটিগ টেস্টিং মেশিন একটি অত্যন্ত বিশেষায়িত, শিল্প-গ্রেড পরীক্ষার যন্ত্র যা বিশেষভাবে বারবার নমন লোডের অধীনে পাইপলাইনের উপাদানগুলির কাঠামোগত অখণ্ডতা এবং ক্লান্তি জীবন মূল্যায়ন করার জন্য তৈরি করা হয়েছে। বাস্তব-বিশ্বের গতিশীল স্ট্রেস অনুকরণ করার জন্য ডিজাইন করা হয়েছে, এই পাইপলাইন কম্পোনেন্ট বেন্ডিং ফ্যাটিগ টেস্টিং মেশিনটি ক্র্যাক সূচনা এবং প্রচারের মূল্যায়নের জন্য চক্রীয় নমন মুহূর্তগুলিকে সুনির্দিষ্টভাবে প্রয়োগ করে। বুদ্ধিমান PLC/PC অটোমেশন এবং মাল্টি-লেভেল সেফটি ইন্টারলকের সাথে সজ্জিত, এটি R&D, গুণমান নিয়ন্ত্রণ এবং শিল্প শংসাপত্রের জন্য উচ্চ পুনরুত্পাদনযোগ্য S-N কার্ভ ডেটা সরবরাহ করার সময় নিরাপদ, অনুপস্থিত দীর্ঘমেয়াদী অপারেশন নিশ্চিত করে।

কাজের নীতি

পাইপ ফিটিং বেন্ডিং ফ্যাটিগ টেস্টিং মেশিন একটি পাইপ বা ফিটিং নমুনাকে সুরক্ষিতভাবে ক্ল্যাম্প করে এবং উচ্চ-নির্ভুল সার্ভো-হাইড্রোলিক বা সার্ভো-ইলেকট্রিক অ্যাকুয়েটর ব্যবহার করে একটি নিয়ন্ত্রিত, পুনরাবৃত্তিমূলক নমন মুহূর্ত প্রয়োগ করে কাজ করে। প্রকৃত পাইপলাইন অপারেশনাল স্ট্রেস অনুকরণ করতে মেশিনটিকে একক-বিমান বাঁকানো, ঘূর্ণমান নমন বা জটিল বহু-অক্ষীয় লোডিংয়ের জন্য কনফিগার করা যেতে পারে। পুরো পরীক্ষা চলাকালীন, সিস্টেমটি ক্রমাগত নিরীক্ষণ করে এবং রেকর্ড করে পরামিতি যেমন নমন কোণ, প্রয়োগ করা মুহূর্ত, চক্র গণনা এবং স্ট্রেন। পরীক্ষা স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় যখন নমুনাটি ভেঙে যায় বা একটি পূর্বনির্ধারিত ফুটো থ্রেশহোল্ডে পৌঁছায়, সঠিক ক্লান্তি জীবন ডেটা প্রদান করে।

কোথায় এটা চকমক?

● উচ্চ-নির্ভুল সাইক্লিক লোডিং: ন্যূনতম শব্দ সহ জটিল নমন তরঙ্গরূপ (সাইন, ত্রিভুজ, ব্লক) এর সঠিক এবং স্থিতিশীল প্রয়োগ নিশ্চিত করতে প্রিমিয়াম সার্ভো অ্যাকচুয়েটর এবং লোড সেলগুলির বৈশিষ্ট্য রয়েছে৷

● মাল্টি-অ্যাক্সিস টেস্টিং ক্ষমতা: বাস্তব-বিশ্বের পাইপলাইন ইনস্টলেশন এবং অপারেশনাল স্ট্রেসকে সঠিকভাবে অনুকরণ করতে একক-বিমান, ডাবল-প্লেন এবং রোটারি বাঁকানো ক্লান্তি পরীক্ষা সমর্থন করে।

● ইন্টেলিজেন্ট ডেটা অধিগ্রহণ: ইন্টিগ্রেটেড পিসি সফ্টওয়্যার স্বয়ংক্রিয়ভাবে রিয়েল-টাইম কার্ভ (মুহূর্ত-কোণ, চক্র-ব্যর্থতা) রেকর্ড করে, ক্লান্তি জীবন গণনা করে এবং ব্যাপক পরীক্ষার রিপোর্ট তৈরি করে।

● মজবুত ও নিরাপদ নির্মাণ: অপারেটরের নিরাপত্তা এবং সরঞ্জামের দীর্ঘায়ু নিশ্চিত করতে একটি ভারী-শুল্ক কাস্ট ফ্রেম এবং মাল্টি-লেভেল নিরাপত্তা ইন্টারলক (ওভারলোড সুরক্ষা, জরুরি স্টপ, ফ্র্যাকচার কন্টেনমেন্ট, লিক সনাক্তকরণ) সহ নির্মিত।

● কাস্টমাইজযোগ্য ফিক্সচারিং: বিভিন্ন পাইপ ব্যাস, প্রাচীরের বেধ এবং ফিটিং জ্যামিতিগুলিকে নিরাপদে ধরে রাখতে বিশেষায়িত ক্ল্যাম্পিং ফিক্সচার এবং শেষ সংযোগকারীগুলির একটি বিস্তৃত পরিসর অফার করে।

প্রযুক্তিগত বিশেষ উল্লেখ

এটা কোথায় প্রযোজ্য?

● তেল ও গ্যাস শিল্প: চরম চক্রীয় নমনের অধীনে ড্রিল পাইপ, কেসিং, টিউবিং এবং পাইপলাইন ফিটিংগুলির ক্লান্তি মূল্যায়ন।

● পেট্রোকেমিক্যাল এবং পাওয়ার জেনারেশন: হিট এক্সচেঞ্জার টিউব, বয়লার পাইপ এবং উচ্চ-চাপের বাষ্প লাইনের পরীক্ষা।

● স্বয়ংচালিত এবং মহাকাশ: কম্পন এবং নমনের অধীনে নিষ্কাশন সিস্টেম, জ্বালানী লাইন এবং হাইড্রোলিক টিউবিংয়ের স্থায়িত্ব মূল্যায়ন করা।

● নির্মাণ ও পরিকাঠামো: কাঠামোগত ইস্পাত টিউব, ভারা এবং সেতুর উপাদানগুলির ক্লান্তিকর জীবন মূল্যায়ন।

● চিকিৎসা ডিভাইস: ক্যাথেটার, গাইডওয়্যার এবং স্টেন্টের নমনীয়তা এবং ক্লান্তি প্রতিরোধের পরীক্ষা করা।

ব্যবহারের সতর্কতা

● সঠিক নমুনা সারিবদ্ধকরণ: সর্বদা নিশ্চিত করুন যে নমুনাটি ফিক্সচারে নিখুঁতভাবে সারিবদ্ধ রয়েছে যাতে অনিচ্ছাকৃত অক্ষীয় লোড বা উদ্ভট বাঁকানো রোধ করা যায় যা ক্লান্তির ফলাফলগুলিকে তিরস্কার করতে পারে।

● ক্ল্যাম্পিং ফোর্স ভেরিফিকেশন: হাই-সাইকেল পরীক্ষার সময় নমুনা স্লিপেজ প্রতিরোধ করার জন্য ক্ল্যাম্পিং ফোর্স যথেষ্ট, তবে গ্রিপ পয়েন্টে অকাল পিষে ফেলার জন্য এত বেশি নয়।

● ফুটো সনাক্তকরণ সেটআপ: ফাঁপা পাইপলাইনের উপাদানগুলির জন্য, পরীক্ষা শুরু করার আগে সর্বদা অভ্যন্তরীণ চাপ পর্যবেক্ষণ সিস্টেম এবং লিক সনাক্তকরণ সেন্সরগুলিকে সংযুক্ত করুন৷

● ক্রমান্বয়ে লোড র‌্যাম্প-আপ: শক লোডিং প্রতিরোধ করে ধীরে ধীরে বাঁকানো প্রশস্ততা লক্ষ্য স্তরে বাড়াতে সফ্টওয়্যারের প্রোগ্রামেবল র‌্যাম্প-আপ ফাংশনটি ব্যবহার করুন।

রক্ষণাবেক্ষণ গাইড

● প্রতিদিন: পরিধান, ফাটল বা বিকৃতির জন্য সমস্ত ক্ল্যাম্পিং ফিক্সচার এবং গ্রিপ পরিদর্শন করুন। হাইড্রোলিক তেলের স্তর পরীক্ষা করুন (যদি প্রযোজ্য হয়) এবং যাচাই করুন যে সমস্ত নিরাপত্তা ইন্টারলক সঠিকভাবে কাজ করছে।

● সাপ্তাহিক/মাসিক: নির্মাতার স্পেসিফিকেশন অনুযায়ী সমস্ত চলন্ত জয়েন্ট, গাইড রেল এবং অ্যাকচুয়েটর লিঙ্কেজগুলিকে লুব্রিকেট করুন। পরীক্ষার এলাকা পরিষ্কার করুন এবং শিথিলতার জন্য বৈদ্যুতিক সংযোগগুলি পরিদর্শন করুন।

● ত্রৈমাসিক: প্রত্যয়িত রেফারেন্স মান ব্যবহার করে লোড সেল, অ্যাঙ্গেল এনকোডার এবং চাপ ট্রান্সডুসারগুলির একটি ব্যাপক সিস্টেম ক্রমাঙ্কন সম্পাদন করুন। পরিধান বা ফুটো লক্ষণ জন্য জলবাহী পায়ের পাতার মোজাবিশেষ এবং জিনিসপত্র পরিদর্শন করুন.

● পোস্ট-টেস্ট: একটি নমুনা ফ্র্যাকচারের পরে সর্বদা একটি সঠিক শাটডাউন ক্রম অনুসরণ করুন। ভাঙা নমুনাটি সাবধানে সরিয়ে ফেলুন, ফিক্সচারগুলি পরিষ্কার করুন এবং আকস্মিক লোড রিলিজের কারণে যে কোনও ক্ষতির জন্য অ্যাকচুয়েটরটি পরিদর্শন করুন।

বিক্রয়োত্তর সেবা এবং সমর্থন

XINYU HUACHUANG এ, আমরা আপনার সরঞ্জামের ক্রমাগত এবং দক্ষ অপারেশন নিশ্চিত করতে ব্যাপক এবং নির্ভরযোগ্য বিক্রয়োত্তর সহায়তা প্রদান করতে প্রতিশ্রুতিবদ্ধ। আমাদের ডেডিকেটেড সার্ভিস টিম আপনাকে সাহায্য করার জন্য সর্বদা প্রস্তুত।

ব্যাপক ওয়্যারেন্টি কভারেজ

আমরা গর্বের সাথে আমাদের সরঞ্জামের জন্য দুই বছরের ওয়ারেন্টি অফার করি। এই সময়ের মধ্যে, আমরা অনুপযুক্ত অপারেশন, অননুমোদিত পরিবর্তন, বা বলপ্রয়োগের কারণে সৃষ্ট ব্যতীত যেকোন মান-সম্পর্কিত সমস্যার জন্য বিনামূল্যে রক্ষণাবেক্ষণ এবং মেরামত পরিষেবা প্রদান করি। দুই বছরের ওয়ারেন্টি সময়ের বাইরের সরঞ্জামগুলির জন্য, আমরা আজীবন রক্ষণাবেক্ষণ পরিষেবাগুলি অফার করি, শুধুমাত্র প্রতিস্থাপনের যন্ত্রাংশ এবং শ্রমের মূল্য চার্জ করে।

র‍্যাপিড রেসপন্স মেকানিজম

আমরা 7×24 ঘন্টা পেশাদার ইঞ্জিনিয়ারিং টেলিফোন সমর্থন অফার করি। একটি ত্রুটি বিজ্ঞপ্তি পাওয়ার পরে, আমাদের প্রযুক্তিগত দল 24 ঘন্টার মধ্যে প্রতিক্রিয়া জানাবে এবং একটি কার্যকর সমাধান প্রদান করবে। যদি অন-সাইট পরিষেবার প্রয়োজন হয়, আমাদের পেশাদার প্রকৌশলীরা এক সপ্তাহের মধ্যে আপনার সুবিধায় পৌঁছাবেন। বিশেষ পরিস্থিতিতে যেখানে সরঞ্জামগুলি মেরামত করা যায় না, আমরা নিঃশর্তভাবে এটিকে একটি নতুন ইউনিট দিয়ে প্রতিস্থাপন করব বা দুই বছরের ওয়ারেন্টি সময়কালে একটি বিকল্প ইউনিট সরবরাহ করব, বা স্বাভাবিক অপারেশন পুনরুদ্ধার করার জন্য প্রয়োজনীয় ব্যবস্থা নেব।

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন 1: কীভাবে মেশিনটি বাস্তব-বিশ্বের পাইপলাইন অপারেশনাল স্ট্রেস অনুকরণ করে?

উত্তর: মেশিনটি নিরাপদে একটি পাইপ বা ফিটিং নমুনা ক্ল্যাম্প করে এবং উচ্চ-নির্ভুল সার্ভো-হাইড্রোলিক বা সার্ভো-ইলেকট্রিক অ্যাকুয়েটর ব্যবহার করে নিয়ন্ত্রিত, পুনরাবৃত্তিমূলক নমন মুহুর্তগুলি প্রয়োগ করে। পাইপলাইনগুলি পরিষেবাতে যে বাস্তব চাপের পরিস্থিতি অনুভব করে- স্থল বন্দোবস্ত, তাপীয় সম্প্রসারণ এবং কম্পন-প্ররোচিত ক্লান্তি সহ-এর প্রতিলিপি করার জন্য এটি একক-বিমান বাঁকানো, ঘূর্ণমান নমন বা জটিল বহু-অক্ষীয় লোডিংয়ের জন্য কনফিগার করা যেতে পারে।

প্রশ্ন 2: ক্লান্তি পরীক্ষা জুড়ে সিস্টেমটি কী পরামিতিগুলি পর্যবেক্ষণ করে?

উত্তর: সিস্টেমটি ক্রমাগত বাঁকানো কোণ, প্রয়োগ করা মুহূর্ত, চক্র গণনা এবং রিয়েল টাইমে স্ট্রেন ডেটা রেকর্ড করে। এই ব্যাপক ডেটাসেট ইঞ্জিনিয়ারদের S-N বক্ররেখা (স্ট্রেস বনাম চক্রের সংখ্যা) প্লট করতে এবং নির্দিষ্ট লোডিং অবস্থার অধীনে পাইপলাইনের উপাদানটির সঠিক ক্লান্তি জীবন নির্ধারণ করতে দেয়।

প্রশ্ন 3: একটি নমুনা ব্যর্থ হলে মেশিন কিভাবে নির্ধারণ করে?

উত্তর: নমুনাটি ভেঙে গেলে বা পূর্বনির্ধারিত লিকেজ থ্রেশহোল্ডে পৌঁছালে পরীক্ষা স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়। চাপযুক্ত পাইপ পরীক্ষার জন্য, সিস্টেমটি অভ্যন্তরীণ চাপ নিরীক্ষণ করে এবং একটি থ্রু-ওয়াল ফাটল নির্দেশ করে যে কোনও চাপ ড্রপ সনাক্ত করে, এটি নিশ্চিত করে যে ক্লান্তি জীবন পরিমাপ নির্বিচারে চক্র সীমার পরিবর্তে প্রকৃত ব্যর্থতা প্রতিফলিত করে।

প্রশ্ন 4: মেশিনটি কি সোজা পাইপ বিভাগ এবং ফিটিং যেমন কনুই এবং টিজ উভয় পরীক্ষা করতে পারে?

উঃ হ্যাঁ। ক্ল্যাম্পিং সিস্টেম এবং অ্যাকচুয়েটর কনফিগারেশন সোজা পাইপ বিভাগ, কনুই, টিজ, ফ্ল্যাঞ্জ এবং অন্যান্য পাইপলাইন ফিটিংগুলিকে সামঞ্জস্য করার জন্য সামঞ্জস্যযোগ্য। পাইপিং সিস্টেমের দুর্বলতম বিন্দু সনাক্ত করতে প্রতিটি নমুনার ধরন তার সবচেয়ে গুরুত্বপূর্ণ নমন মোডের অধীনে পরীক্ষা করা যেতে পারে।

প্রশ্ন 5: পাইপলাইনের যোগ্যতার জন্য বাঁকানো ক্লান্তি পরীক্ষা কেন অপরিহার্য?

উত্তর: তেল ও গ্যাস, রাসায়নিক প্রক্রিয়াকরণ এবং বিদ্যুৎ উৎপাদনের পাইপলাইনগুলি স্থল চলাচল, তাপীয় সাইক্লিং এবং সরঞ্জামের কম্পন থেকে চক্রাকার নমন লোডের সাপেক্ষে। বেন্ডিং ফ্যাটিগ টেস্টিং পরিদর্শন ব্যবধান সেট করতে, ডিজাইন মার্জিন যাচাই করতে এবং API 570 এবং ASME B31.3 এর মতো পাইপলাইন অখণ্ডতা মানগুলির সাথে সম্মতি নিশ্চিত করতে প্রয়োজনীয় চক্র-থেকে-ব্যর্থতার ডেটা সরবরাহ করে।
