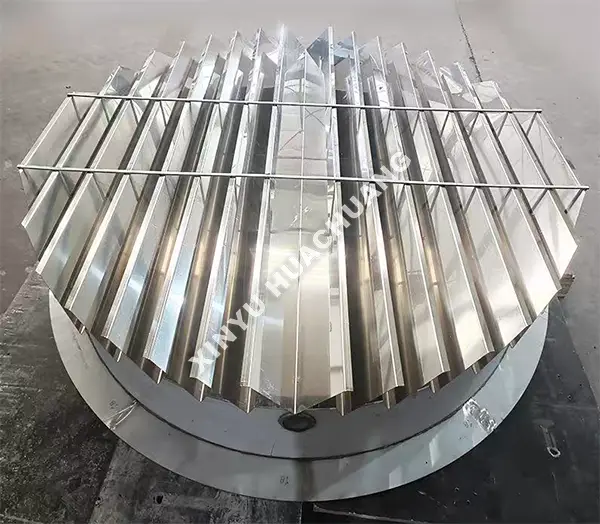

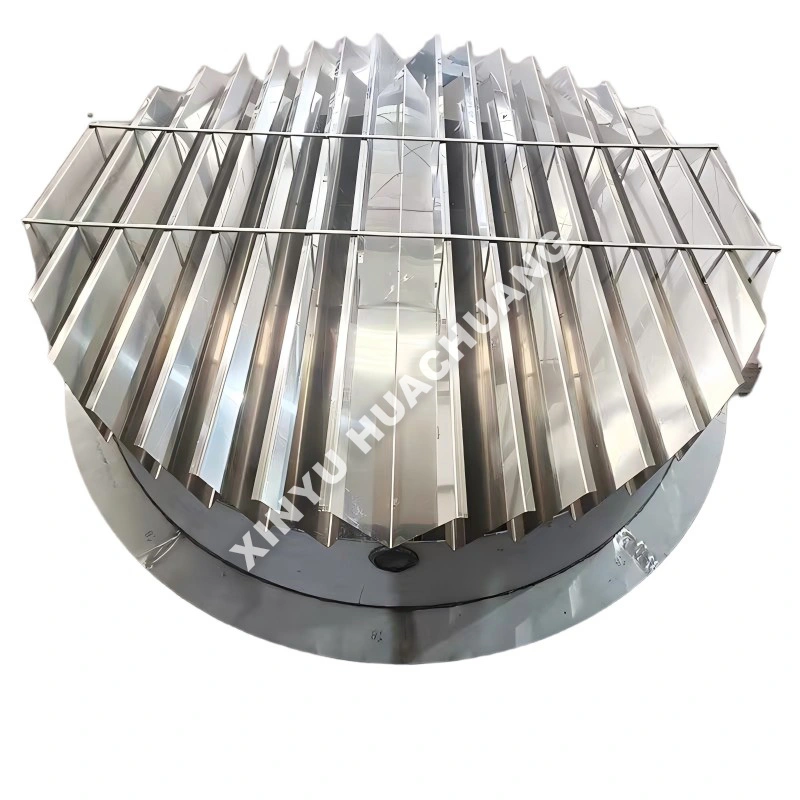

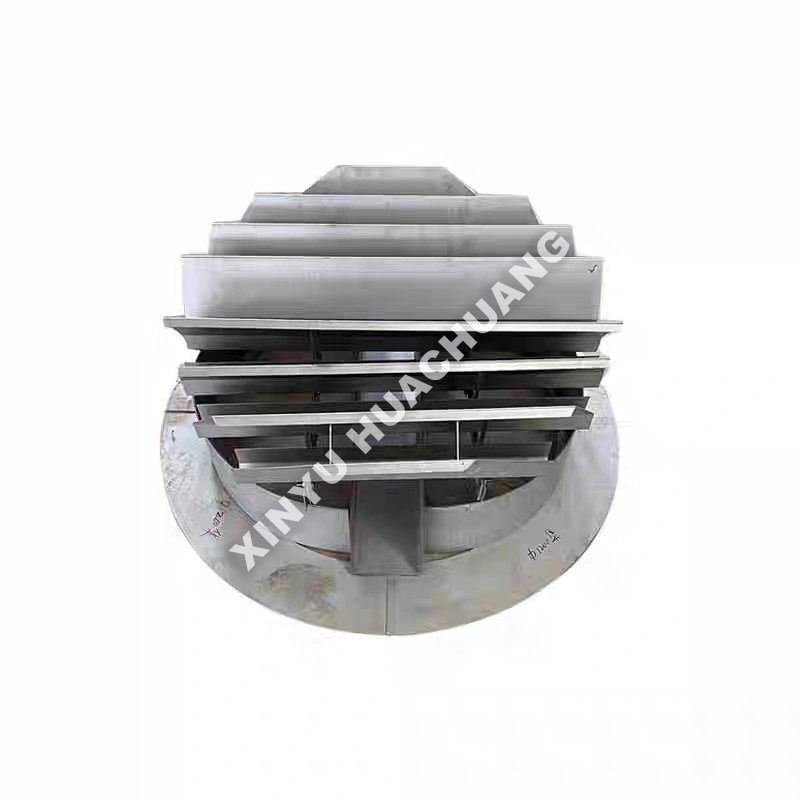

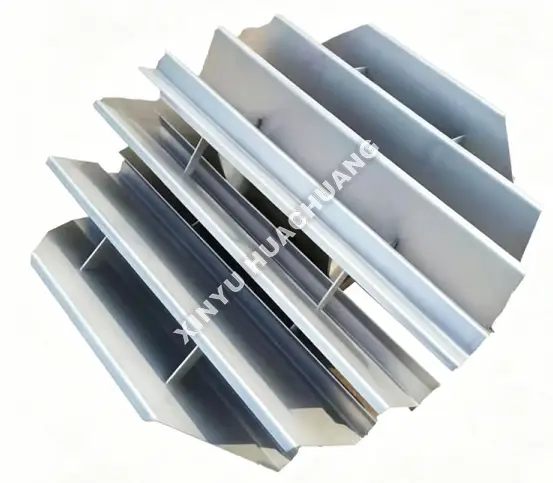

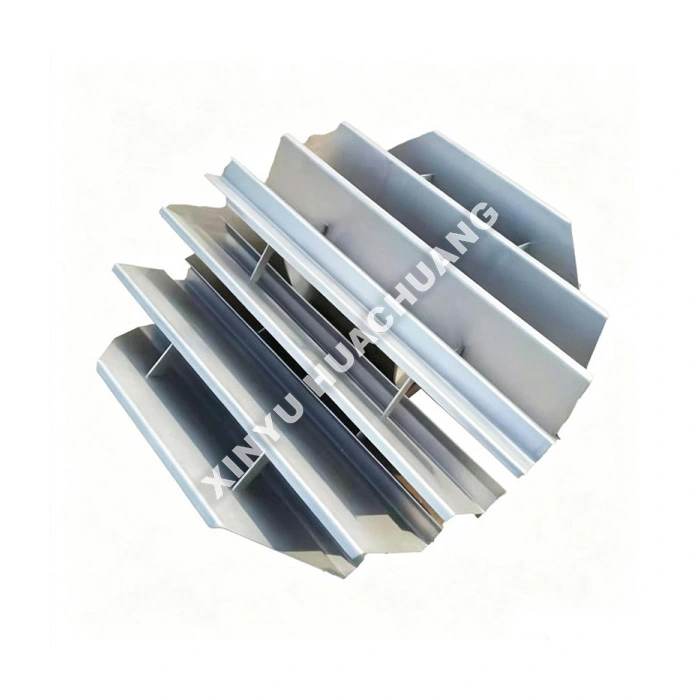

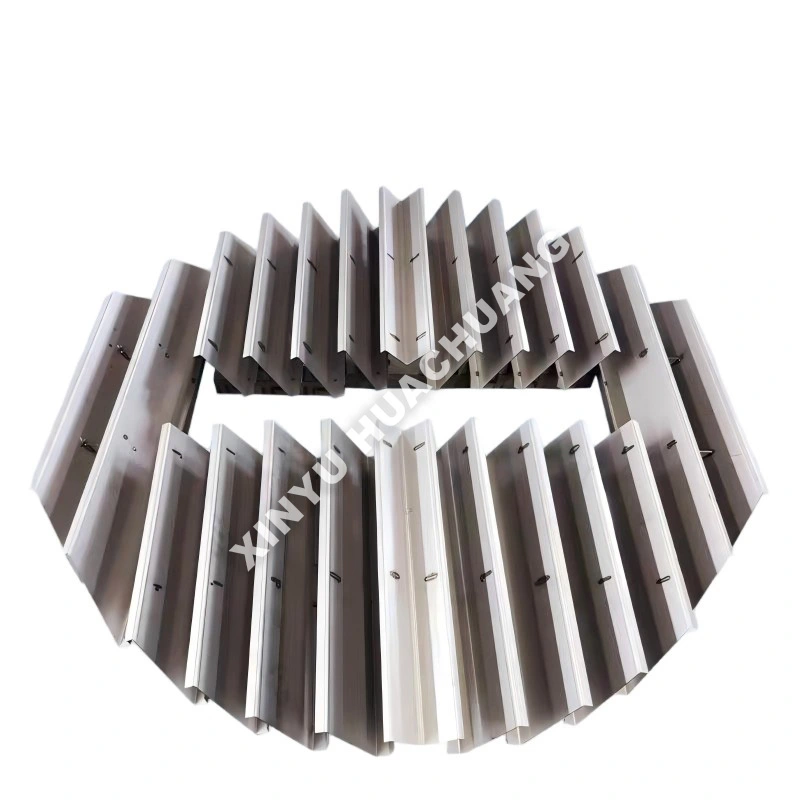

XINYU HUACHUANG তরল সংগ্রাহক ট্রে হল একটি গুরুত্বপূর্ণ টাওয়ার অভ্যন্তরীণ উপাদান যা বিশেষভাবে ছোট-ব্যাসের প্যাক করা কলামে তরলকে আটকাতে, সংগ্রহ করতে এবং পুনরায় বিতরণ করার জন্য তৈরি করা হয়েছে। প্রাচীর-প্রবাহ প্রতিরোধ এবং বিচ্ছেদ দক্ষতা বজায় রাখার জন্য ডিজাইন করা হয়েছে, এই লিকুইড কালেক্টর ট্রে সমগ্র প্যাকিং বিছানা জুড়ে অভিন্ন বাষ্প-তরল যোগাযোগ নিশ্চিত করে। এর কমপ্যাক্ট, শক্তিশালী নকশা এটিকে পরীক্ষাগার, পাইলট-স্কেল টাওয়ার এবং মধ্যবর্তী ফিড বা সাইড-ড্রের প্রয়োজনের প্রক্রিয়াগুলির জন্য আদর্শ করে তোলে।
একটি তরল সংগ্রাহক ট্রে হল একটি অনুভূমিক প্যান যা পাতন, শোষণ বা স্ট্রিপিং কলামের প্যাকিং বিভাগের মধ্যে ইনস্টল করা হয়। এটি প্যাকিংয়ের নিচে প্রবাহিত তরল ক্যাপচার করে এবং নীচের বিছানায় সমানভাবে পুনরায় বিতরণ করে। এই তরল সংগ্রাহক ট্রে লম্বা পাইলট টাওয়ারগুলিতে কলামের দক্ষতা বজায় রাখার জন্য অপরিহার্য যেখানে তরল বিপর্যয় কার্যক্ষমতাকে মারাত্মকভাবে প্রভাবিত করতে পারে। এটি মধ্যবর্তী ফিড ইনজেকশন, সাইড-ড্র প্রত্যাহার, বা তাপমাত্রা পর্যবেক্ষণ পয়েন্টগুলির জন্য একটি প্ল্যাটফর্ম হিসাবেও কাজ করে।
● সুপিরিয়র লিকুইড কালেকশন: পর্যাপ্ত গভীরতার সাথে অপ্টিমাইজ করা প্যান জ্যামিতি উচ্চ বাষ্পের বেগেও সম্পূর্ণ তরল ক্যাপচার নিশ্চিত করে।
● অ্যান্টি-ওয়াল-ফ্লো ডিজাইন: পেরিফেরাল সিলিং রিং এবং ব্যাফেলস তরলকে প্যাকিং বাইপাস করে এবং কলামের দেয়ালের নিচে প্রবাহিত হতে বাধা দেয়।
● উচ্চ বাষ্প যাতায়াত এলাকা: ওপেন রাইজার ডিজাইন সংগ্রাহকের মধ্য দিয়ে সীমাহীন বাষ্প প্রবাহের অনুমতি দিয়ে চাপ কমিয়ে দেয়।
● মজবুত নির্মাণ: প্রিমিয়াম SS304/316L বা তাপীয় চাপ এবং ক্ষয়কারী পরিবেশ সহ্য করার জন্য বিশেষ সংকর ধাতু দিয়ে তৈরি।
● মডুলার ইনস্টলেশন: স্পষ্টতা-গঠন বিভাগগুলি টাওয়ারের ভিতরে দ্রুত সমাবেশ এবং নিখুঁত সমতলকরণ নিশ্চিত করে।
|
প্যারামিটার |
স্পেসিফিকেশন |
|
টাওয়ার ব্যাস পরিসীমা |
20mm ~ 300mm (ল্যাব/পাইলটের জন্য কাস্টমাইজযোগ্য) |
|
অপারেটিং তাপমাত্রা |
RT ~ 400℃ (উপাদানের উপর নির্ভর করে) |
|
তরল লোড ক্ষমতা |
50 m³/m²·h পর্যন্ত (ছোট কলামের জন্য স্কেল করা হয়েছে) |
|
বাষ্প প্যাসেজ এলাকা |
টাওয়ার ক্রস-সেকশনের 10% ~ 25% |
|
উপাদান বিকল্প |
SS304, SS316L, Hastelloy, কার্বন ইস্পাত |
|
সিলিং ডিজাইন |
ঢালাই / gasket সঙ্গে bolted |
● তরল এবং বাষ্প লোড সংজ্ঞায়িত করুন: প্রত্যাশিত তরল প্রবাহের হার এবং বাষ্পের বেগ সঠিকভাবে গণনা করুন। এটি তরল সংগ্রাহক ট্রে-র প্রয়োজনীয় প্যানের গভীরতা, রাইজারের আকার এবং বাষ্প উত্তরণ এলাকা নির্ধারণ করে।
● টাওয়ারের ব্যাস মূল্যায়ন করুন: লিকেজ রোধ করতে আপনার নির্দিষ্ট ল্যাব বা পাইলট কলামের ব্যাসের জন্য ট্রেটি সঠিকভাবে মাপ করা হয়েছে তা নিশ্চিত করুন।
● উপাদান সামঞ্জস্য: প্রক্রিয়া তাপমাত্রা এবং রাসায়নিক আক্রমণাত্মকতার উপর ভিত্তি করে উপযুক্ত ধাতুবিদ্যা নির্বাচন করুন। স্ট্যান্ডার্ড SS316L বেশিরভাগ অ্যাপ্লিকেশন কভার করে; অত্যন্ত ক্ষয়কারী পরিবেশের জন্য Hastelloy প্রয়োজন।
● ফাংশনের প্রয়োজনীয়তা: ট্রে-তে অতিরিক্ত বৈশিষ্ট্য যেমন সাইড-ড্র অগ্রভাগ, মধ্যবর্তী ফিড পয়েন্ট বা পুনঃবন্টন ক্ষমতার প্রয়োজন আছে কিনা তা নির্ধারণ করুন।
● উপাদান যাচাই: ধাতুবিদ্যার সম্মতি নিশ্চিত করতে আগত ধাতব শীট এবং ঢালাইয়ের উপকরণগুলির কঠোর পরিদর্শন।
● মাত্রিক নির্ভুলতা: সঠিক ফিট এবং তরল সংগ্রহের গ্যারান্টি দিতে প্যানের গভীরতা, রাইজার ব্যাস এবং সামগ্রিক সমতলতার নির্ভুল পরিমাপ।
● ওয়েল্ডিং গুণমান: লিক-প্রুফ কর্মক্ষমতা নিশ্চিত করতে সমস্ত ঢালাইয়ের ব্যাপক ভিজ্যুয়াল এবং NDT (নন-ডিস্ট্রাকটিভ টেস্টিং) পরিদর্শন।
● সারফেস ট্রিটমেন্ট: কঠোর পরিচালন পরিবেশে জারা প্রতিরোধ নিশ্চিত করতে প্যাসিভেশন বা আবরণের গুণমান যাচাই করা।
● ফিট-আপ পরীক্ষা: শিপমেন্টের আগে সঠিক প্রান্তিককরণ এবং সিলিং নিশ্চিত করতে মডুলার বিভাগগুলির প্রাক-সমাবেশ যাচাইকরণ।
XINYU HUACHUANG এ, আমরা আপনার সরঞ্জামের ক্রমাগত এবং দক্ষ অপারেশন নিশ্চিত করতে ব্যাপক এবং নির্ভরযোগ্য বিক্রয়োত্তর সহায়তা প্রদান করতে প্রতিশ্রুতিবদ্ধ। আমাদের ডেডিকেটেড সার্ভিস টিম আপনাকে সাহায্য করার জন্য সর্বদা প্রস্তুত।
আমরা গর্বের সাথে আমাদের সরঞ্জামের জন্য দুই বছরের ওয়ারেন্টি অফার করি। এই সময়ের মধ্যে, আমরা অনুপযুক্ত অপারেশন, অননুমোদিত পরিবর্তন, বা বলপ্রয়োগের কারণে সৃষ্ট ব্যতীত যেকোন মান-সম্পর্কিত সমস্যার জন্য বিনামূল্যে রক্ষণাবেক্ষণ এবং মেরামত পরিষেবা প্রদান করি। দুই বছরের ওয়ারেন্টি সময়ের বাইরের সরঞ্জামগুলির জন্য, আমরা আজীবন রক্ষণাবেক্ষণ পরিষেবাগুলি অফার করি, শুধুমাত্র প্রতিস্থাপনের যন্ত্রাংশ এবং শ্রমের মূল্য চার্জ করে।
আমরা 7×24 ঘন্টা পেশাদার ইঞ্জিনিয়ারিং টেলিফোন সমর্থন অফার করি। একটি ত্রুটি বিজ্ঞপ্তি পাওয়ার পরে, আমাদের প্রযুক্তিগত দল 24 ঘন্টার মধ্যে প্রতিক্রিয়া জানাবে এবং একটি কার্যকর সমাধান প্রদান করবে। যদি অন-সাইট পরিষেবার প্রয়োজন হয়, আমাদের পেশাদার প্রকৌশলীরা এক সপ্তাহের মধ্যে আপনার সুবিধায় পৌঁছাবেন। বিশেষ পরিস্থিতিতে যেখানে সরঞ্জামগুলি মেরামত করা যায় না, আমরা নিঃশর্তভাবে এটিকে একটি নতুন ইউনিট দিয়ে প্রতিস্থাপন করব বা দুই বছরের ওয়ারেন্টি সময়কালে একটি বিকল্প ইউনিট সরবরাহ করব, বা স্বাভাবিক অপারেশন পুনরুদ্ধার করার জন্য প্রয়োজনীয় ব্যবস্থা নেব।
উত্তর: একটি তরল সংগ্রাহক ট্রে উপরের প্যাকিং বিভাগ থেকে নীচে প্রবাহিত তরল ক্যাপচার করে এবং নীচের প্যাকিং বিছানায় সমানভাবে পুনরায় বিতরণ করে। এই ট্রে ব্যতীত, একাধিক প্যাকিং বিভাগে তরল বিপর্যয় জমা হয়, ক্রমান্বয়ে বিচ্ছিন্নতার দক্ষতা হ্রাস পায়। সংগ্রাহক ট্রে অপরিহার্যভাবে প্রতিটি প্যাকিং সীমানায় তরল বিতরণকে "রিসেট" করে।
উত্তর: একাধিক প্যাকিং বিভাগ সহ লম্বা টাওয়ারগুলিতে, তরলটি নীচে নামার সাথে সাথে স্তম্ভের প্রাচীরের দিকে প্রবাহিত হতে থাকে, যা প্রতিটি ক্রমাগত অংশের সাথে ক্রমবর্ধমান মারাত্মক ক্ষতিকর বন্টন তৈরি করে। বিভাগগুলির মধ্যে সংগ্রাহক ট্রে ছাড়া, এই ক্রমবর্ধমান প্রভাব নিম্ন প্যাকিং বিভাগগুলিকে প্রায় অকার্যকর করে তুলতে পারে, ব্যয়বহুল অনুঘটক বা প্যাকিং উপাদান নষ্ট করে।
উত্তর: সংগ্রাহক ট্রে মধ্যবর্তী ফিড ইনজেকশন, মধ্যবর্তী পণ্যগুলির সাইড-ড্র প্রত্যাহার এবং তাপমাত্রা পর্যবেক্ষণ পয়েন্ট স্থাপনের জন্য একটি প্ল্যাটফর্ম হিসাবেও কাজ করে। এই অতিরিক্ত ফাংশনগুলি এটিকে একটি বহুমুখী প্রক্রিয়া পরিচালনার সরঞ্জাম করে তোলে, শুধুমাত্র একটি তরল পুনর্বন্টন ডিভাইস নয়।
উত্তর: ক্রমবর্ধমান বাষ্পকে ন্যূনতম প্রতিরোধের মধ্য দিয়ে যাওয়ার অনুমতি দেওয়ার জন্য ট্রেটি একটি উচ্চ মুক্ত ক্রস-বিভাগীয় এলাকা দিয়ে ডিজাইন করা হয়েছে—প্রায়ই 85%-এর বেশি। তরল সংগ্রহ অঞ্চলগুলি কৌশলগতভাবে বাষ্প প্রবাহের পথকে বাধা না দিয়ে অবরোহী তরল ক্যাপচার করার জন্য, প্যাকড কলাম অপারেশনের নিম্নচাপ ড্রপ সুবিধাগুলি বজায় রাখার জন্য অবস্থিত।
উত্তর: সংগ্রাহক ট্রে সাধারণত স্ট্যান্ডার্ড অ্যাপ্লিকেশনের জন্য SS304/316L থেকে তৈরি করা হয়, অত্যন্ত ক্ষয়কারী পরিবেশের জন্য Hastelloy বা টাইটানিয়াম, এবং ফ্লোরিন রসায়ন অ্যাপ্লিকেশনের জন্য PTFE- রেখাযুক্ত ইস্পাত। দীর্ঘ সেবা জীবন নিশ্চিত করতে উপাদান নির্বাচন প্রক্রিয়া মিডিয়া এবং অপারেটিং অবস্থার সাথে মেলে।
