বিয়ারিংয়ের জন্য অক্ষীয় ক্লিয়ারেন্স পরিমাপের যন্ত্র

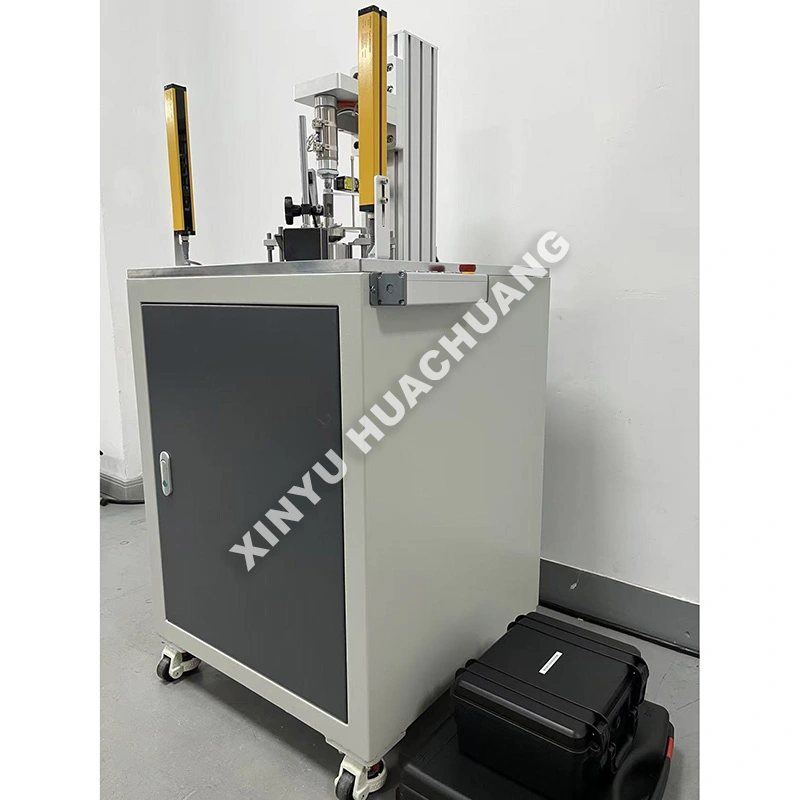

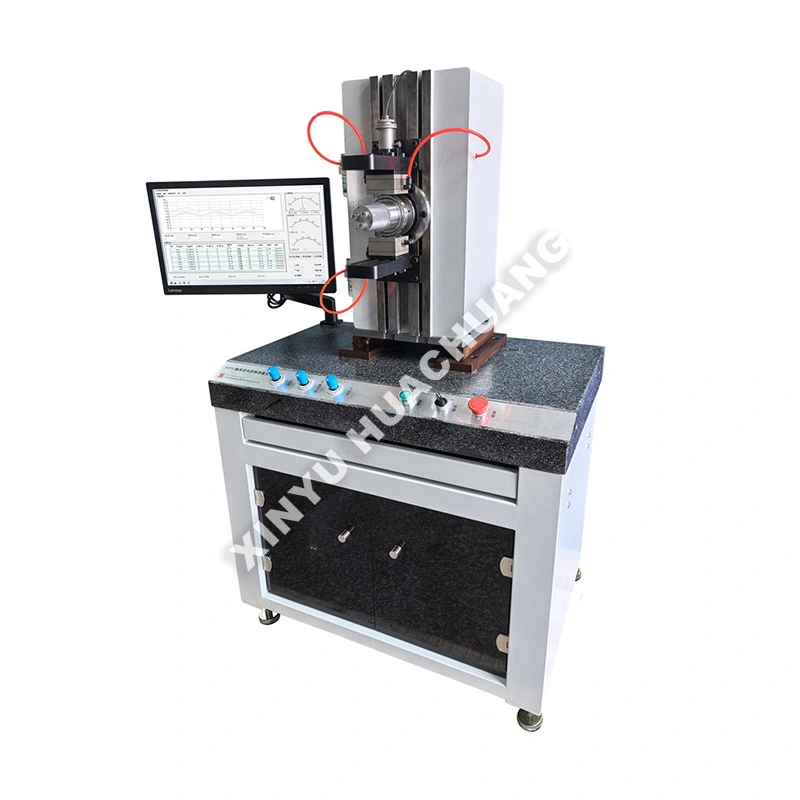

বিয়ারিংয়ের জন্য XINYU HUACHUANG অক্ষীয় ক্লিয়ারেন্স পরিমাপ যন্ত্রটি একটি অত্যন্ত নির্ভুল, আধা-স্বয়ংক্রিয় পরীক্ষার যন্ত্র যা বিশেষভাবে রোলিং বিয়ারিংয়ের অভ্যন্তরীণ অক্ষীয় ছাড়পত্রের মূল্যায়ন করার জন্য তৈরি করা হয়েছে। কঠোর আন্তর্জাতিক মান পূরণ করার জন্য ডিজাইন করা হয়েছে, বিয়ারিংয়ের জন্য এই অক্ষীয় ক্লিয়ারেন্স পরিমাপ যন্ত্রটি মাইক্রো-ডিসপ্লেসমেন্ট ক্যাপচার করতে প্রমিত অক্ষীয় পরিমাপের লোডগুলিকে যথাযথভাবে প্রয়োগ করে। বুদ্ধিমান PLC অটোমেশন এবং উচ্চ-সংবেদনশীলতা সেন্সর দিয়ে সজ্জিত, এটি R&D, মান নিয়ন্ত্রণ এবং উত্পাদন শংসাপত্রের জন্য অত্যন্ত পুনরুত্পাদনযোগ্য ডেটা সরবরাহ করার সময় নিরাপদ, নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

কাজের নীতি

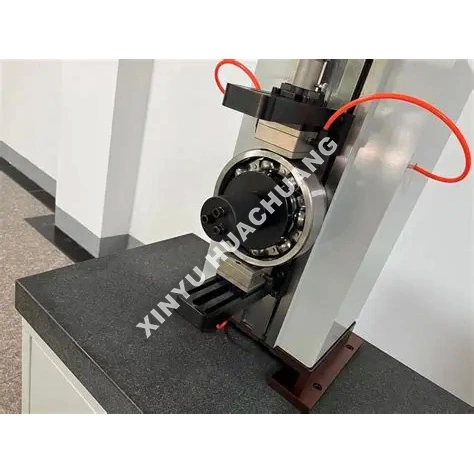

বিয়ারিংয়ের জন্য অক্ষীয় ক্লিয়ারেন্স পরিমাপ যন্ত্রটি একটি গতিশীল, নো-লোড পরিমাপের নীতিতে কাজ করে। বিয়ারিংয়ের বাইরের রিংটি নিরাপদে স্থির এবং আটকানো হয়, যখন একটি সুনির্দিষ্ট অক্ষীয় পরিমাপ লোড ভিতরের রিংটিতে প্রয়োগ করা হয়। উচ্চ-সংবেদনশীলতা স্থানচ্যুতি সেন্সরগুলি লোড জোনের মধ্য দিয়ে যাওয়ার সময় ঘূর্ণায়মান উপাদানগুলির অক্ষীয় গতিবিধি ক্যাপচার করে। সিস্টেমটি স্বয়ংক্রিয়ভাবে জ্যামিতিক ত্রুটিগুলি দূর করতে ডিফারেনশিয়াল অ্যালগরিদম ব্যবহার করে এবং বিকৃতির ক্ষতিপূরণের প্রয়োজন ছাড়াই প্রকৃত অক্ষীয় ছাড়পত্র গণনা করে।

স্বাতন্ত্র্যসূচক সুবিধা কি?

● উচ্চ-নির্ভুল পরিমাপ: <1.5μm এর স্থির পুনরাবৃত্তিযোগ্যতা এবং <2.5μm এর গতিশীল পুনরাবৃত্তিযোগ্যতা সহ প্রিমিয়াম ইন্ডাকটিভ সেন্সর বৈশিষ্ট্যযুক্ত।

● স্বয়ংক্রিয় লোডিং: বায়ুসংক্রান্ত বা মোটর চালিত লোডিং সামঞ্জস্যপূর্ণ, মানসম্মত পরিমাপ শক্তি নিশ্চিত করে, ম্যানুয়াল অপারেশন ত্রুটি দূর করে।

● ইন্টেলিজেন্ট ডেটা প্রসেসিং: স্বয়ংক্রিয়ভাবে গড় ক্লিয়ারেন্স গণনা করে, ঘূর্ণন জ্যামগুলি সনাক্ত করে এবং SPC/CPK পরিসংখ্যান প্রতিবেদন তৈরি করে।

● মজবুত ও নিরাপদ নির্মাণ: একটি কঠোর যান্ত্রিক ফ্রেম সহ নির্মিত এবং দীর্ঘমেয়াদী নির্ভুলতা বজায় রাখার জন্য স্ট্যান্ডার্ড রেফারেন্স অংশগুলির বিপরীতে স্বয়ংক্রিয়ভাবে ক্রমাঙ্কন বৈশিষ্ট্যযুক্ত।

● বহুমুখী সামঞ্জস্য: মডুলার ফিক্সচারিং গভীর খাঁজ বল বিয়ারিং থেকে টেপারড রোলার বিয়ারিং পর্যন্ত বিভিন্ন ধরনের বিয়ারিং পরীক্ষা করার জন্য দ্রুত পরিবর্তনের অনুমতি দেয়।

প্রযুক্তিগত বিশেষ উল্লেখ

এটা কোথায় ব্যবহার করা যেতে পারে?

● বিয়ারিং ম্যানুফ্যাকচারিং: গভীর খাঁজ বল, নলাকার রোলার এবং টেপারড রোলার বিয়ারিংয়ের জন্য 100% ইনলাইন বা অফলাইন গুণমান পরিদর্শন।

● স্বয়ংচালিত এবং মহাকাশ: আগত মান নিয়ন্ত্রণ (IQC) এবং হুইল হাব, গিয়ারবক্স এবং টারবাইন ইঞ্জিনের জন্য সমাবেশ যাচাইকরণ।

● যথার্থ যন্ত্রপাতি: উচ্চ-নির্ভুল মেশিন টুল স্পিন্ডেল এবং রোবোটিক্সের জন্য ক্লিয়ারেন্স ম্যাচিং এবং পেয়ারিং নির্বাচন।

● রক্ষণাবেক্ষণ এবং এমআরও: সরঞ্জাম ওভারহলের সময় বিয়ারিংয়ের অবস্থা মূল্যায়ন এবং ক্লিয়ারেন্স মূল্যায়ন।

ব্যবহারের সতর্কতা

● নমুনা প্রস্তুতি: মরিচা প্রতিরোধক বা গ্রীস অপসারণের জন্য সর্বদা বিয়ারিংটি ভালভাবে পরিষ্কার করুন যা মাইক্রো-মেজারমেন্টকে প্রভাবিত করতে পারে।

● তাপীয় ভারসাম্য: পরীক্ষার আগে যন্ত্র এবং বিয়ারিং উভয়কেই ঘরের তাপমাত্রায় (20±5℃) মানিয়ে নেওয়ার অনুমতি দিন।

● সঠিক সারিবদ্ধকরণ: বাইরিংটি বাইরের রিং টিল্টের কারণে সৃষ্ট মিথ্যা রিডিং রোধ করতে ফিক্সচারে পুরোপুরি সমতলভাবে বসে আছে তা নিশ্চিত করুন।

● ক্রমাঙ্কন: প্রতিটি শিফটের শুরুতে স্ট্যান্ডার্ড রেফারেন্স বিয়ারিং ব্যবহার করে অটো-ক্যালিব্রেশন রুটিন চালান।

রক্ষণাবেক্ষণ গাইড

● প্রতিদিন: একটি পরিষ্কার, লিন্ট-মুক্ত কাপড় দিয়ে পরিমাপের ফিক্সচার এবং সেন্সর স্টাইলাস মুছুন। বায়ুসংক্রান্ত বায়ু চাপ পরীক্ষা করুন (যদি প্রযোজ্য হয়) এবং ফিল্টার থেকে আর্দ্রতা নিষ্কাশন করুন।

● সাপ্তাহিক/মাসিক: মসৃণ অপারেশনের জন্য ঘূর্ণায়মান স্পিন্ডেল এবং লোডিং লিভারগুলি পরিদর্শন করুন। প্রস্তাবিত হিসাবে যান্ত্রিক পিভট পয়েন্টগুলিতে হালকা মেশিন তেলের একটি ফোঁটা প্রয়োগ করুন।

● ত্রৈমাসিক: রৈখিকতা এবং পরিবর্ধন নির্ভুলতা যাচাই করতে প্রত্যয়িত স্ট্যান্ডার্ড ক্লিয়ারেন্স ব্লক ব্যবহার করে একটি সম্পূর্ণ সিস্টেম ক্রমাঙ্কন করুন।

● পরিবেশ নিয়ন্ত্রণ: পরিমাপের স্থিতিশীলতা বজায় রাখতে ভারী কম্পনকারী যন্ত্রপাতি, শক্তিশালী চৌম্বক ক্ষেত্র এবং সরাসরি সূর্যালোক থেকে যন্ত্রটিকে দূরে রাখুন।

সমর্থন যা আপনাকে আত্মবিশ্বাসী রাখে

XINYU HUACHUANG এ, আমরা আপনার সরঞ্জামের ক্রমাগত এবং দক্ষ অপারেশন নিশ্চিত করতে ব্যাপক এবং নির্ভরযোগ্য বিক্রয়োত্তর সহায়তা প্রদান করতে প্রতিশ্রুতিবদ্ধ। আমাদের ডেডিকেটেড সার্ভিস টিম আপনাকে সাহায্য করার জন্য সর্বদা প্রস্তুত।

ব্যাপক ওয়্যারেন্টি কভারেজ

আমরা গর্বের সাথে আমাদের সরঞ্জামের জন্য দুই বছরের ওয়ারেন্টি অফার করি। এই সময়ের মধ্যে, আমরা অনুপযুক্ত অপারেশন, অননুমোদিত পরিবর্তন, বা বলপ্রয়োগের কারণে সৃষ্ট ব্যতীত যেকোন মান-সম্পর্কিত সমস্যার জন্য বিনামূল্যে রক্ষণাবেক্ষণ এবং মেরামত পরিষেবা প্রদান করি। দুই বছরের ওয়ারেন্টি সময়ের বাইরের সরঞ্জামগুলির জন্য, আমরা আজীবন রক্ষণাবেক্ষণ পরিষেবাগুলি অফার করি, শুধুমাত্র প্রতিস্থাপনের যন্ত্রাংশ এবং শ্রমের মূল্য চার্জ করে।

র‍্যাপিড রেসপন্স মেকানিজম

আমরা 7×24 ঘন্টা পেশাদার ইঞ্জিনিয়ারিং টেলিফোন সমর্থন অফার করি। একটি ত্রুটি বিজ্ঞপ্তি পাওয়ার পরে, আমাদের প্রযুক্তিগত দল 24 ঘন্টার মধ্যে প্রতিক্রিয়া জানাবে এবং একটি কার্যকর সমাধান প্রদান করবে। যদি অন-সাইট পরিষেবার প্রয়োজন হয়, আমাদের পেশাদার প্রকৌশলীরা এক সপ্তাহের মধ্যে আপনার সুবিধায় পৌঁছাবেন। বিশেষ পরিস্থিতিতে যেখানে সরঞ্জামগুলি মেরামত করা যায় না, আমরা নিঃশর্তভাবে এটিকে একটি নতুন ইউনিট দিয়ে প্রতিস্থাপন করব বা দুই বছরের ওয়ারেন্টি সময়কালে একটি বিকল্প ইউনিট সরবরাহ করব, বা স্বাভাবিক অপারেশন পুনরুদ্ধার করার জন্য প্রয়োজনীয় ব্যবস্থা নেব।

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন 1: অক্ষীয় ছাড়পত্র কী এবং এটি কীভাবে রেডিয়াল ক্লিয়ারেন্স থেকে আলাদা?

A: অক্ষীয় ক্লিয়ারেন্স হল বিয়ারিং এর অভ্যন্তরীণ রিং অক্ষীয়ভাবে (খাদ অক্ষ বরাবর) বাইরের রিংয়ের সাথে সম্পর্কিত মোট দূরত্ব যখন কোনও বাহ্যিক লোড প্রয়োগ করা হয় না। রেডিয়াল ক্লিয়ারেন্স শ্যাফটের লম্ব গতিবিধি পরিমাপ করে, অক্ষীয় ছাড়পত্র খাদের সমান্তরাল গতিবিধি পরিমাপ করে। উভয় ছাড়পত্র ভারবহন কর্মক্ষমতা প্রভাবিত করে, কিন্তু অক্ষীয় ছাড়পত্র বিশেষ করে গিয়ারবক্স এবং উল্লম্ব পাম্পের মতো থ্রাস্ট-লোডেড অ্যাপ্লিকেশনের জন্য গুরুত্বপূর্ণ।

প্রশ্ন 2: কিভাবে যন্ত্রের গতিশীল পরিমাপ নীতি সঠিকতা নিশ্চিত করে?

উত্তর: বাইরের রিংটি নিরাপদে স্থির এবং আটকানো হয় যখন অভ্যন্তরীণ রিংটিতে একটি সুনির্দিষ্ট অক্ষীয় পরিমাপ লোড প্রয়োগ করা হয়। উচ্চ-সংবেদনশীলতা স্থানচ্যুতি সেন্সরগুলি লোড জোনের মধ্য দিয়ে যাওয়ার সময় ঘূর্ণায়মান উপাদানগুলির অক্ষীয় গতিবিধি ক্যাপচার করে। সিস্টেমটি স্বয়ংক্রিয়ভাবে জ্যামিতিক ত্রুটিগুলি দূর করার জন্য ডিফারেনশিয়াল অ্যালগরিদম ব্যবহার করে — যেমন মুখের রানআউট এবং খাঁচা ডবল-বিকৃতি ক্ষতিপূরণের প্রয়োজন ছাড়াই সত্যিকারের অক্ষীয় ছাড়পত্র গণনা করে৷

প্রশ্ন 3: কৌণিক যোগাযোগ এবং টেপারড রোলার বিয়ারিংয়ের জন্য কেন অক্ষীয় ছাড়পত্র বিশেষভাবে গুরুত্বপূর্ণ?

A: কৌণিক যোগাযোগ এবং টেপারড রোলার বিয়ারিংগুলিকে সম্মিলিত রেডিয়াল এবং অক্ষীয় লোড বহন করার জন্য ডিজাইন করা হয়েছে। তাদের অক্ষীয় ছাড়পত্র সরাসরি ঘূর্ণায়মান উপাদান এবং রেসওয়ের মধ্যে যোগাযোগের কোণ নির্ধারণ করে, যা ফলস্বরূপ লোড বিতরণ, কঠোরতা এবং তাপ উত্পাদনকে নিয়ন্ত্রণ করে। এই ধরনের ভারবহনে ভুল অক্ষীয় ছাড়পত্র অসম লোড ভাগাভাগি, অকাল স্প্যালিং এবং বিপর্যয়কর ব্যর্থতার দিকে পরিচালিত করে।

প্রশ্ন 4: সম্পূর্ণ বিয়ারিং পরিদর্শনের জন্য এই যন্ত্রটি কি রেডিয়াল ক্লিয়ারেন্স পরিমাপের যন্ত্রের পাশাপাশি ব্যবহার করা যেতে পারে?

উঃ হ্যাঁ। একসাথে, রেডিয়াল এবং অক্ষীয় ক্লিয়ারেন্স যন্ত্রগুলি বিয়ারিংয়ের একটি বিস্তৃত ক্লিয়ারেন্স প্রোফাইল প্রদান করে। অনেক ভারবহন স্পেসিফিকেশন উভয় মান যাচাই করা প্রয়োজন. একই বিয়ারিং-এ ক্রমানুসারে উভয় যন্ত্র ব্যবহার করা অভ্যন্তরীণ জ্যামিতির একটি পূর্ণ চিত্র দেয় এবং নিশ্চিত করে যে বিয়ারিং সমস্ত ছাড়পত্রের প্রয়োজনীয়তা পূরণ করে।

প্রশ্ন 5: কিভাবে উপকরণ ইনকামিং পরিদর্শন এবং ব্যর্থতা বিশ্লেষণ সমর্থন করে?

উত্তর: ইনকামিং পরিদর্শনের জন্য, যন্ত্রটি যাচাই করে যে নতুন বিয়ারিংগুলি ইনস্টলেশনের আগে নির্দিষ্ট অক্ষীয় ক্লিয়ারেন্স গ্রুপের সাথে মিলিত হয়, ব্যয়বহুল সমাবেশ পুনরায় কাজ প্রতিরোধ করে। ব্যর্থতা বিশ্লেষণের জন্য, প্রত্যাবর্তিত বা ক্ষেত্র-বিফল বিয়ারিংয়ের অক্ষীয় ছাড়পত্র পরিমাপ করা অনুপযুক্ত ক্লিয়ারেন্স একটি অবদানকারী ফ্যাক্টর ছিল কিনা তা নির্ধারণ করতে সাহায্য করে, মূল-কারণ তদন্ত এবং সংশোধনমূলক পদক্ষেপকে সমর্থন করে।
